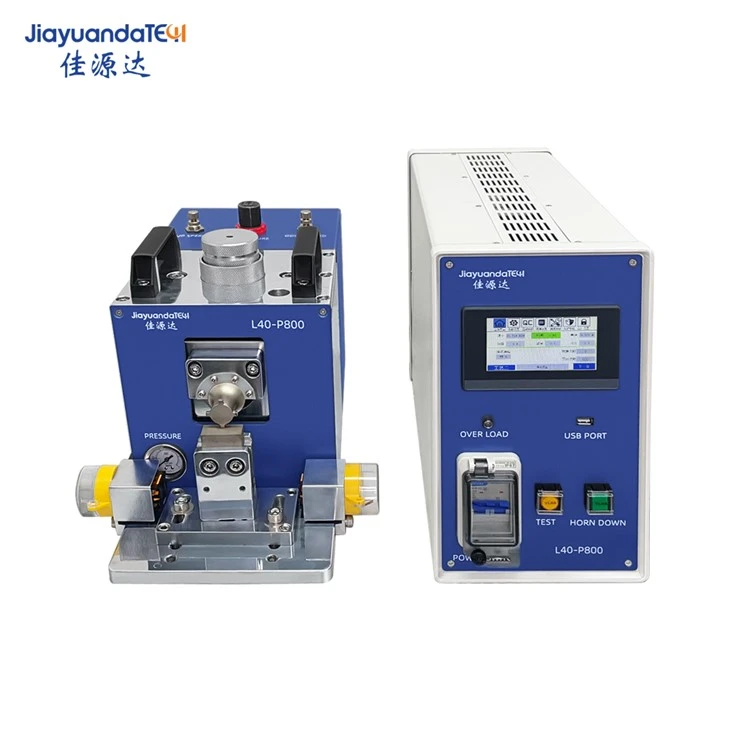

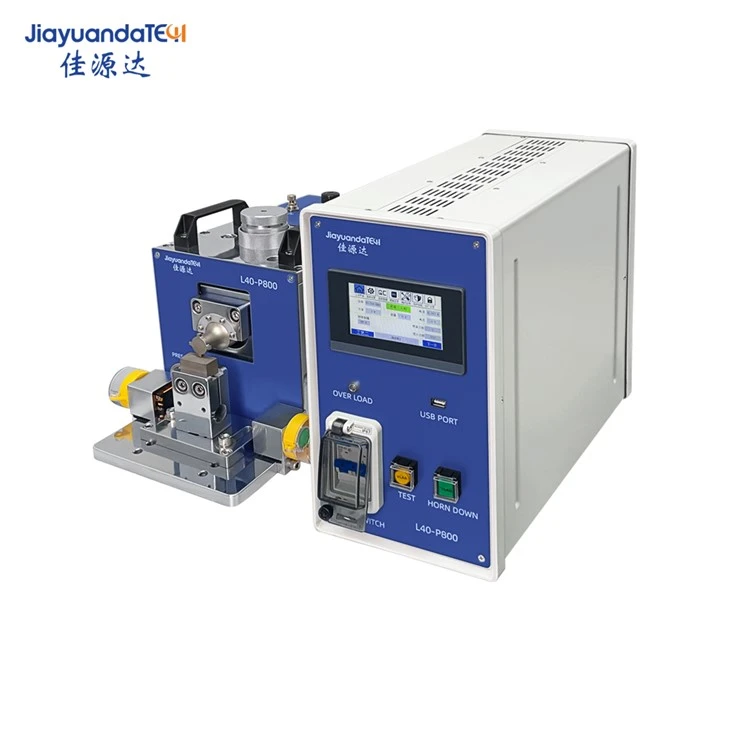

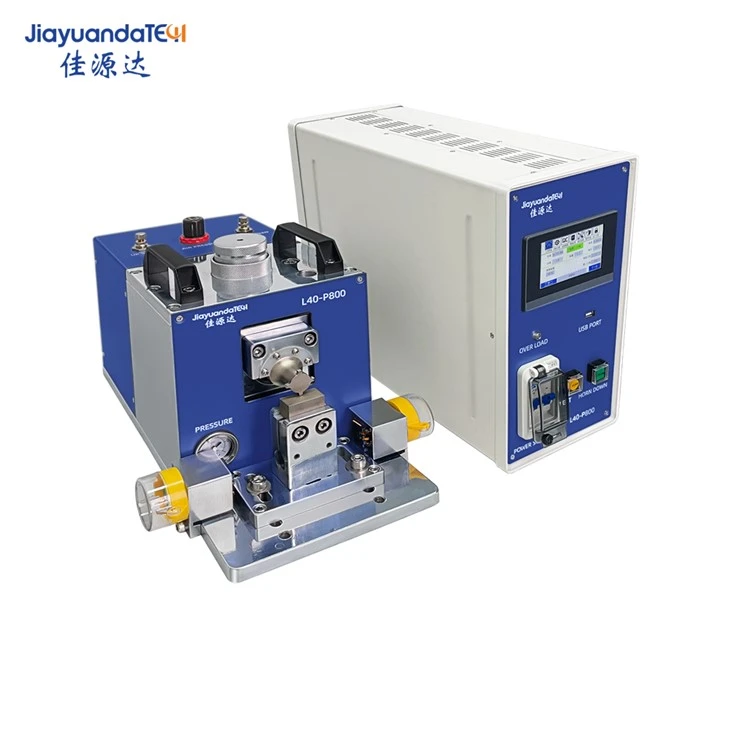

Pengeluar Tempat Sel Bateri Ultrasonik

Prinsip kerja pengimpal tempat sel bateri ultrasonik adalah kerana terdapat jarak tertentu di antara titik kimpalan, jadi ia hanya digunakan untuk kimpalan struktur pusingan plat nipis dan jejaring logam, bahagian struktur keluli silang yang tidak mempunyai keperluan ketat .

Hantar pertanyaan

Pengeluar Spot Bateri Ultrasonik 20KHz /40kHz adalah kaedah kimpalan yang cekap dan boleh dipercayai .

Kategori aplikasi kimpalan

(1) Kimpalan ultrasonik tembaga dan aluminium foil menggunakan foil logam adalah aplikasi biasa dalam pengeluaran bateri . ketebalan foil berbeza dari 6UM hingga 0.3mm, dan bilangan lapisan dikimpal dari dua.

(2) Dalam kimpalan ultrasonik terminal, ketebalan plat logam yang dikimpal antara satu sama lain boleh mencapai 3mm, dan keperluan kekuatan kimpalan untuk aplikasi ini jauh lebih tinggi . terminal dan terminal kimpalan digunakan untuk menyambungkan arus lobak dan terminal. Kimpalan ultrasonik telah menjadi bahagian penting, dengan saiz keratan rentas kabel dari 6-85 m ² dan bahan yang diperbuat daripada tembaga dan aluminium

Parameter

Model Produk	L40-P800	L20-P2000	L20-P4500
Bekalan kuasa	Fasa tunggal AC220V/AC110V boleh ditukar 50Hz	Fasa tunggal AC220V/AC110V boleh ditukar 50Hz	Fasa tunggal AC220V/AC110V boleh ditukar 50Hz
Bekalan udara	Air termampat 0.5-0.8 MPA	Air termampat 0.5-0.8 MPA	Air termampat 0.5-0.8 MPA
Kuasa Puncak Ultrasonik (W)	500	1200	2600
Kekuatan maksimum mesin (w)	600	1500	2800
Kekerapan ultrasonik (kHz)	40	20	20
Masa ultrasound maksimum (s)	0.4s	0.4s	0.4s
Ketepatan laras masa ultrasound	0.01s	0.01s	0.01s
Saiz benang sambungan acuan ultrasonik	M8*1.25	1/2*20unf	1/2*20unf
Output data	Boleh mengeksport setiap data kimpalan dari pemacu USB luaran	Boleh mengeksport setiap data kimpalan dari pemacu USB luaran	Boleh mengeksport setiap data kimpalan dari pemacu USB luaran
Saiz acuan atas (mm)	4×4	4×4 8×4	12×4 8×4
Saiz acuan bawah	20 × 20 cepat dibongkar dan boleh diganti	20 × 20 cepat dibongkar dan boleh diganti	20 × 20 cepat dibongkar dan boleh diganti
Bilangan maksimum lapisan kimpalan	20 lapisan foil tembaga (elektrod negatif) 20 lapisan kerajang aluminium (elektrod positif)	30 lapisan foil tembaga (elektrod negatif) 30 lapisan kerajang aluminium (elektrod positif)	60 lapisan foil tembaga (elektrod negatif) 60 lapisan kerajang aluminium (elektrod positif)

Ciri -ciri Pengeluar Tempat Sel Bateri Ultrasonik

Mesin Kimpalan Elektrod Bateri Ultrasonik, Mesin Kimpalan Elektrod Bateri Lithium

1. Proses kimpalan tanpa pengisi pengisi dan perlindungan gas;

2. bahagian kimpalan tidak perlu dirawat sebelum kimpalan (jumlah lapisan oksida yang betul dan penebat tidak akan menjejaskan kesan kimpalan);

3. Tidak ada percikan logam atau percikan semasa kimpalan . bahan kerja tidak akan disebarkan, tanpa air sejuk;

4. Dalam kimpalan objek konduktif elektrik, tiada rintangan hubungan dihasilkan di tempat kimpalan;

5. Suhu sendi solder adalah sama dengan bahan asas, dan ia tidak akan dipisahkan pada sendi solder pada suhu tinggi;

6. digunakan untuk kimpalan tempat (kelajuan kimpalan kira -kira 0.5 saat/masa), juga boleh digunakan untuk kimpalan jahitan berterusan;

7. ijazah kimpalan tempat tinggi (+-0.01 mm), dan boleh dikawal;

8. kepala kimpalan yang diperbuat daripada keluli khas, jangka hayat kerja (1 juta kali);

9. Kesan pencampuran penembusan kimpalan yang sangat baik untuk logam yang berbeza atau serupa (seperti tembaga + tembaga atau aluminium + tembaga);

10. saiz kecil, sangat automatik, sesuai untuk barisan pemasangan atau peralatan automatik;

11. Penggunaan tenaga yang sangat rendah (kira -kira 1/5 kimpalan rintangan);

12. Kebolehpercayaan Tinggi . Ia dapat memastikan ketepatan kimpalan dengan mengesan masa, tenaga, had dan kekerapan;

13.100% Proses Kimpalan, Jaminan Kualiti;

14. sistem tekanan menegak (bukan fan), satah yang sangat seragam selepas kimpalan, pelarasan mudah .
