Pematerian Talian Kabel Ultrasonik

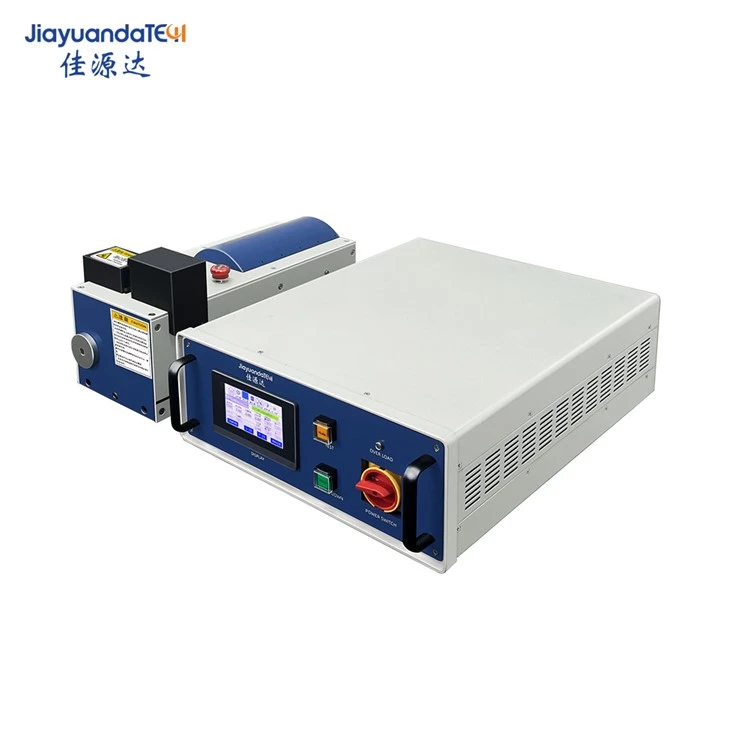

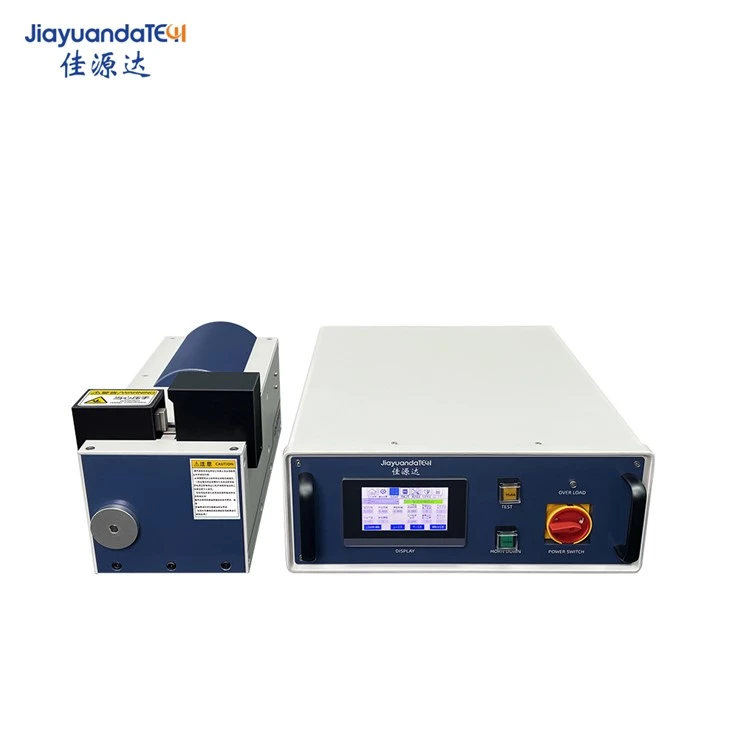

Ini adalah jenis mesin pematerian kabel ultrasonik yang dipandu servo motor baru, termasuk bingkai, meja kerja, sinki haba, tempat duduk pemasangan, komponen gelongsor, motor, kotak kawalan, penjana ultrasonik, transduser dan tanduk, bahagian tengah atas rak disediakan di sebelah bawah. Tempat duduk pemasangan disediakan dengan batang penyesuaian, dan kerusi pemasangan disediakan di sebelah kanan.
Penerangan Produk:
Ini adalah jenis baru mesin kimpalan kabel ultrasonik yang didorong oleh servo, yang kebanyakannya terdiri daripada bingkai, meja kerja, sinki haba, kerusi pemasangan, komponen gelongsor, motor, kotak kawalan, penjana ultrasonik, transduser, dan tuas amplitud. Struktur khususnya adalah seperti berikut: Sebuah meja kerja dipasang di bahagian atas dan tengah rak, peranti pelesapan haba dipasang di sebelah kanan meja kerja, dan kerusi pemasangan dipasang di sebelah kiri. Bahagian kiri kerusi pemasangan dilengkapi dengan batang pelarasan, dan bahagian kanan kerusi pemasangan dilengkapi dengan komponen gelongsor. Komponen gelongsor disambungkan ke kerusi pelekap melalui rod penyesuaian, dan motor dipasang di sebelah kanan komponen gelongsor. Penjana ultrasonik dipasang di bawah motor. Mesin ini dilengkapi dengan pemandu servo, motor, dan radiator, yang menyelesaikan masalah getaran dan isu -isu lain semasa operasi mesin kimpalan logam ultrasonik, meningkatkan kualiti pemprosesan mesin kimpalan logam ultrasonik, dan juga boleh mengelakkan suhu yang berlebihan semasa operasi.
Parameter
| Model Produk | L40-P800 | L20-P2000 | L20-P4500 |
| Bekalan kuasa | Fasa tunggal AC220V/AC110V boleh ditukar 50Hz | Fasa tunggal AC220V/AC110V boleh ditukar 50Hz | Fasa tunggal AC220V/AC110V boleh ditukar 50Hz |
| Bekalan udara | Udara termampat 0. 5-0. 8mpa | Udara termampat 0. 5-0. 8mpa | Udara termampat 0. 5-0. 8mpa |
| Kuasa Puncak Ultrasonik (W) | 500 | 1200 | 2600 |
| Kekuatan maksimum mesin (w) | 600 | 1500 | 2800 |
| Kekerapan ultrasonik (kHz) | 40 | 20 | 20 |
| Masa ultrasound maksimum (s) | 0.4s | 0.4s | 0.4s |
| Ketepatan laras masa ultrasound | 0.01s | 0.01s | 0.01s |
| Saiz benang sambungan acuan ultrasonik | M8*1.25 | 1/2*20unf | 1/2*20unf |
| Output data | Boleh mengeksport setiap data kimpalan dari pemacu USB luaran | Boleh mengeksport setiap data kimpalan dari pemacu USB luaran | Boleh mengeksport setiap data kimpalan dari pemacu USB luaran |
| Saiz acuan atas (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Saiz acuan bawah | 20 × 20 cepat dibongkar dan boleh diganti | 20 × 20 cepat dibongkar dan boleh diganti | 20 × 20 cepat dibongkar dan boleh diganti |
| Bilangan maksimum lapisan kimpalan | 20 lapisan foil tembaga (elektrod negatif) 20 lapisan kerajang aluminium (elektrod positif) | 30 lapisan foil tembaga (elektrod negatif) 30 lapisan kerajang aluminium (elektrod positif) | 60 Lapisan Foil Tembaga (Elektrod Negatif) 60 Lapisan Kerajang Aluminium (Elektrod Positif) |
Ciri -ciri
1. Kimpalannya tegas dan boleh dipercayai
2. Rintangan selepas kimpalan sangat rendah atau hampir sifar
3. Panjang kimpalan adalah sama dengan atau lebih besar daripada 5. 0 mm (nilai rujukan)
4. Jarak antara kelebihan kimpalan dan lapisan penebat wayar adalah 2. 0-5. 0 mm (nilai rujukan)
5. Tidak ada lapisan penebat/lebur yang melampau
6. Tiada manik kimpalan
7. Produk yang diproses mempunyai kekonduksian yang baik
Soalan Lazim
S: Apakah trend masa depan menggunakan teknologi ultrasonik untuk mengimpal logam?
A: Teknologi ultrasonik telah wujud untuk masa yang lama. Ia telah digunakan untuk kimpalan plastik, kain bukan tenunan dan bahan pembungkusan, serta pemotongan getah dan makanan sejak tahun 1960. Bermula pada tahun 2017, dengan perkembangan pesat kereta ringan dan kenderaan tenaga baru, ultrasound telah muncul di hadapan semua orang dengan kaedah aplikasi logam yang inovatif-inovatif.
Mesin pematerian kabel ultrasonik ultrasonik boleh mengikat kabel tembaga atau kabel aluminium yang boleh dikeluarkan ke bahagian logam, yang biasanya lebih kecil daripada telapak tangan anda. Aplikasi kimpalan tipikal termasuk bateri lithium, terminal kabel, bar bas, gegelung motor, pelbagai terminal dan sistem pengurusan bateri.
Pada masa ini, pelbagai syarikat di pasaran telah membangunkan sistem kimpalan logam ultrasonik yang unik, termasuk jenis getaran sisi dan jenis getaran tork. Setiap mempunyai kelebihannya sendiri, masa kitaran kimpalan biasa adalah beberapa milisaat hingga 2 saat.
Sebelum kimpalan, letakkan terminal dan abah -abah dawai pada acuan bawah, hujung kepala kimpalan (hujung sonotrode) menekan bahagian atas kelebihan dawai, dan tekanan kimpalan digunakan di atas kawasan kimpalan. Isyarat gelombang sinus frekuensi tinggi 20kHz dihantar ke transducer (transducer), dan transducer output getaran linear, yang dihantar ke kepala kimpalan (sonotrode). Kimpalan biasanya hanya mengambil beberapa milisaat.
Dalam pengeluaran pengumpul solar dalam industri penggunaan terma solar, mesin kimpalan ultrasonik dan teknologi kimpalan logam ultrasonik mempunyai kelebihan dan sentiasa popular dalam industri automotif
Untuk maklumat lanjut mengenai mesin pematerian talian kabel ultrasonik, sila hubungi kami!
