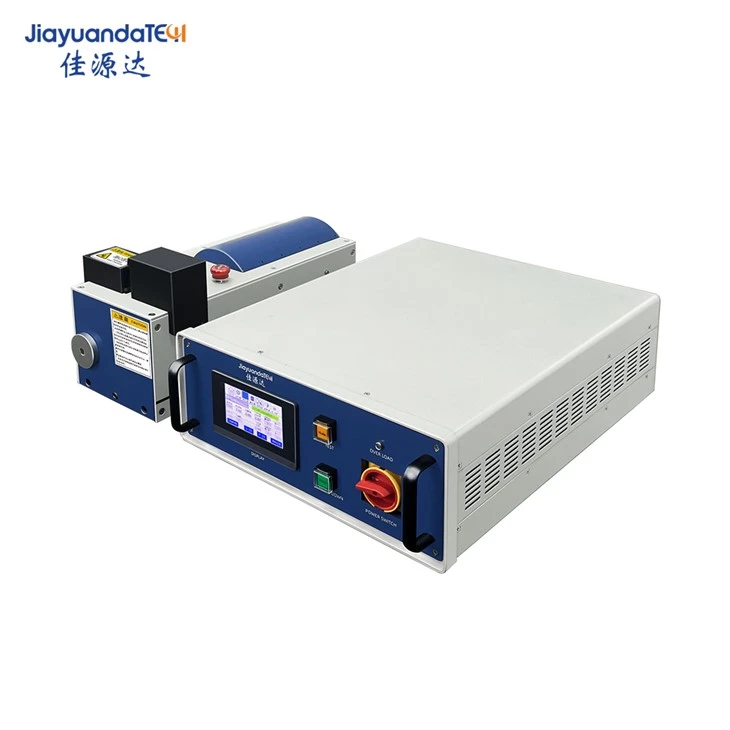

Mesin kimpalan abah ultrasonik

Mesin kimpalan abah ultrasonik menggunakan prinsip geseran getaran frekuensi tinggi ultrasonik untuk menukar tenaga getaran ultrasonik ke dalam tenaga geseran dan memindahkannya ke permukaan logam untuk dikimpal. Apabila geseran menghasilkan haba dan tekanan digunakan untuknya, molekul struktur logam diaktifkan sepenuhnya untuk membentuk gabungan antara lapisan molekul. Mesin kimpalan abah ultrasonik mudah dioperasikan dan selamat digunakan. Ia biasanya digunakan untuk kimpalan logam yang sama. Litar perlindungan elektronik terbina dalam mesin boleh menjalankan satu titik atau kimpalan berbilang titik pada logam bukan ferus. Ia digunakan secara meluas dalam industri bateri dan perkakasan, terutamanya dalam bateri kuasa litium, industri abah dan aplikasi lain.

Parameter

Ciri -ciri

Mesin kimpalan abah ultrasonik adalah proses yang ideal untuk logam lembaran mulur kimpalan, seperti kerajang aluminium kimpalan dan kerajang tembaga. Apabila getaran ultrasonik dihantar ke foil logam multilayer yang ditekan, antara muka hubungan bahan akan berubah. Getaran tangen membersihkan permukaan bahan, iaitu, ia menghilangkan kotoran dan mengurai oksida, membentuk hubungan yang bersih dan rapat antara pelbagai lapisan lembaran logam. Pada masa ini, elektron berkongsi atom di kedua -dua belah antara muka dan membentuk sambungan ikatan pepejal.

Soalan Lazim

S: Pada masa ini, proses crimping tradisional tidak lagi dapat memenuhi keperluan kelebihan pendawaian voltan tinggi, dan teknologi kimpalan logam ultrasonik diperlukan. Jadi bagaimana memilih jenis mesin kimpalan abah ultrasonik untuk kenderaan tenaga baru?

A: Pertama sekali, kami akan membuat keterangan mengikut teknologi aplikasi dan parameter ultrasound:

A. Frekuensi Kerja:

① Kuasa dan kekerapan tinggi: Menurut standard 35kHz di Eropah dan 40kHz di Amerika Syarikat dan China, kapasiti kuasa pada dasarnya adalah kira -kira 1000W;

②20KHz kekerapan operasi standard, kapasiti kuasa meliputi 2000w -15000 w;

③15kHz kekerapan operasi standard, 15kHz tidak lagi boleh dipanggil ultrasonik sebenarnya, kerana bunyi yang tinggi, hanya sesuai

Digunakan dalam beberapa situasi khas, seperti lembaran aluminium tebal kimpalan, B. Mod Getaran Kerja:

① mod getaran kilasan

Struktur sistem getaran dalam mod getaran kilasan adalah kompleks, jadi dalam kebanyakan kes, gabungan pelbagai transduser diperlukan.

②bending mod getaran

Kelebihan unik mod getaran lenturan adalah: sekeping kerja mempunyai pelbagai operasi yang besar (iaitu, penggunaan terminal berbentuk khas tidak mudah untuk menghasilkan gangguan mekanikal); Sistem tekanan adalah cekap, dan tidak ada warping kepala kimpalan. Kuasa mesin kimpalan dalam mod getaran lenturan boleh menutup 2000-15000 w.

Sistem getaran ③longitudinal

Sistem getaran membujur kini merupakan sistem kimpalan logam ultrasonik yang paling utama, dengan pengeluar yang paling banyak.

Menurut struktur kepala kimpalan, sistem getaran membujur dibahagikan kepada sistem kepala kimpalan separuh gelombang dan sistem kepala kimpalan gelombang penuh.

Sistem gelombang separuh, kerana tekanan sisi mudah menyebabkan kepala kimpalan meledingkan, lebih sukar untuk digunakan apabila output kuasa melebihi 7000W;

Sistem kepala kimpalan gelombang penuh adalah sistem yang terbentuk kerana kuasa tinggi dan tekanan meningkat pada dua nod, tetapi sistem gelombang penuh membujur terdedah kepada gangguan mekanikal, yang tidak sesuai untuk kemudahan aplikasi dan sangat berbahaya untuk operasi manual.

Untuk maklumat lanjut mengenai mesin kimpalan abah ultrasonik, sila hubungi kami!
