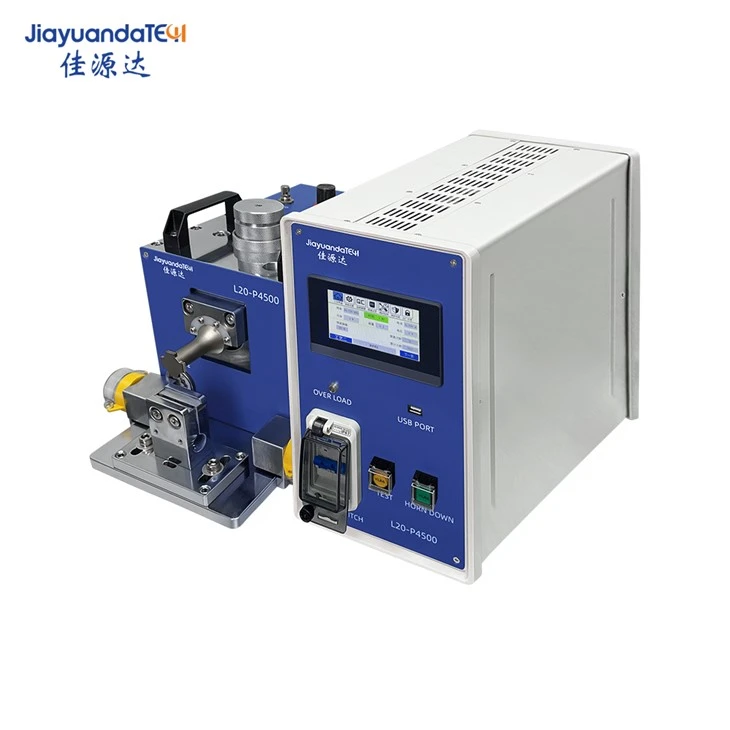

Pengimpal Bateri Li-Ion Ultrasonik

Mesin kimpalan logam ultrasonik (pengimpal bateri li-ion ultrasonik) ditemui secara tidak sengaja pada tahun 1930-an . pada masa itu, semasa elektrod kimpalan tempat semasa ditambah ujian getaran ultrasonik, didapati bahawa kimpalan itu boleh dilaksanakan tanpa usu.

Hantar pertanyaan

Pengimpal bateri Li-ion ultrasonik telah ditemui secara tidak sengaja pada tahun 1930-an . pada masa itu, semasa elektrod kimpalan tempat semasa ditambah ujian getaran ultrasonik, didapati bahawa kimpalan boleh dilakukan tanpa arus, jadi teknologi kimpalan ultrasonik adalah Kaedah . Sambungan antara kimpalan direalisasikan oleh getaran elastik frekuensi tinggi sistem akustik dan tekanan statik antara bahan kerja .

Parameter:

Model Produk	L40-P800	L20-P2000	L20-P4500
Bekalan kuasa	Fasa tunggal AC220V/AC110V boleh ditukar 50Hz	Fasa tunggal AC220V/AC110V boleh ditukar 50Hz	Fasa tunggal AC220V/AC110V boleh ditukar 50Hz
Bekalan udara	Air termampat 0.5-0.8 MPA	Air termampat 0.5-0.8 MPA	Air termampat 0.5-0.8 MPA
Kuasa Puncak Ultrasonik (W)	500	1200	2600
Kekuatan maksimum mesin (w)	600	1500	2800
Kekerapan ultrasonik (kHz)	40	20	20
Masa ultrasound maksimum (s)	0.4s	0.4s	0.4s
Ketepatan laras masa ultrasound	0.01s	0.01s	0.01s
Saiz benang sambungan acuan ultrasonik	M8*1.25	1/2*20unf	1/2*20unf
Output data	Boleh mengeksport setiap data kimpalan dari pemacu USB luaran	Boleh mengeksport setiap data kimpalan dari pemacu USB luaran	Boleh mengeksport setiap data kimpalan dari pemacu USB luaran
Saiz acuan atas (mm)	4×4	4×4 8×4	12×4 8×4
Saiz acuan bawah	20 × 20 cepat dibongkar dan boleh diganti	20 × 20 cepat dibongkar dan boleh diganti	20 × 20 cepat dibongkar dan boleh diganti
Bilangan maksimum lapisan kimpalan	20 lapisan foil tembaga (elektrod negatif) 20 lapisan kerajang aluminium (elektrod positif)	30 lapisan foil tembaga (elektrod negatif) 30 lapisan kerajang aluminium (elektrod positif)	60 Lapisan Foil Tembaga (Elektrod Negatif) 60 Lapisan Kerajang Aluminium (Elektrod Positif)

Soalan Lazim:

Bagaimana dengan langkah-langkah untuk menggantikan kepala alat kimpalan Li-Ion Battery Ultrasonik?

(1) Pertama, buka sumber tekanan udara kerja peralatan ultrasonik untuk memastikan indeks normal barometer peralatan;

(2) Gunakan sepana khas untuk mengeluarkan acuan kimpalan asal dari peralatan, dan pasang acuan ultrasonik untuk produk itu dikimpal (melonggarkannya mengikut arah jam, ingat untuk mengetatkannya) . di sini, perhatikan untuk mengetatkan skru acuan terlebih dahulu;

(3) Hidupkan bekalan kuasa peralatan ultrasonik, hidupkan butang mula dan tunggu selama lima saat, matikan bekalan kuasa, kemudian tekan butang pengesanan gelombang bunyi pada pengawal untuk mendengar mesin menghantar ultrasonik (bunyi harus jelas, tanpa bunyi dan bunyi yang berlebihan)

(4) melonggarkan kedua -dua pemegang pengikat di belakang rak boot dan mengayunkan kepala mesin sehingga ketinggian tertentu . (ditentukan mengikut ketinggian produk);

(5) Matikan bekalan udara . (laraskan pengawal tekanan udara kepada "sifar";

(6) letakkan produk yang akan dikimpal di acuan bawah dan pastikan penutupan acuan;

(7) Tarik seluruh silinder getaran acuan untuk membuat acuan atas dekat dengan acuan bawah, goncang pengangkat kepala untuk menekan acuan atas ke produk, dan simpan produk yang konsisten dengan acuan atas dan bawah;

(8) Meningkatkan tekanan udara ke 0.1MPa, putar suis pemilih ke manual, tekan dua butang permulaan hijau untuk menurunkan acuan dan tekan produk;

(9) goncang pengangkat untuk menyimpan jarak 1mm antara skru had dan silinder getaran (tambah atau tolak mengikut produk yang akan dikimpal);

(10) Ketatkan pemegang pengikat rak, selesaikan acuan bawah, dan tekan butang Stop Dececriat Merah untuk menaikkan kepala mesin;

(11) Pilih suis untuk menyesuaikan parameter kimpalan dan masa produk secara automatik dan bersiap sedia untuk pengeluaran .

Sekiranya produk tidak seimbang atau diimbangi semasa pengeluaran, adalah perlu untuk mengawal tahap pelarasan dengan menyesuaikan kacang mendatar {dengan mengandaikan bahawa bahagian kanan produk yang dikimpal terlalu banyak (terlalu berat) dan bahagian kiri terlalu ringan, pelarasan berikut boleh dibuat .

Untuk maklumat lanjut mengenai pengimpal bateri Li-ion ultrasonik, sila hubungi kami!
