Pengimpal Ultrasonik Pegang Tangan

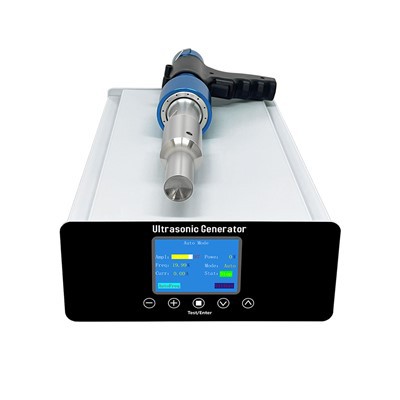

Jiayuanda W20/W20S siri mesin kimpalan ultrasonik pegang tangan juga dipanggil mesin kimpalan tempat ultrasonik pegang tangan. Ia terdiri daripada penjana ultrasonik, cengkerang (cengkaman langsung atau jenis pistol), transduser ultrasonik dan kepala kimpalan ultrasonik. Ia adalah peralatan kimpalan manual ultrasonik yang boleh digunakan dengan mudah dengan menggerakkan dan mengetatkan acuan.Ia mempunyai pelbagai penyelesaian 30KHz, 35KHz dan 40KHz, yang boleh memenuhi keperluan senario aplikasi yang berbeza.Ia didorong oleh penjana ultrasonik litar digital, yang adalah mudah untuk dikendalikan. Ia secara automatik boleh menjejaki frekuensi resonan yang optimum untuk memastikan bahawa penjana ultrasonik, transduser dan sambungan kimpalan berada dalam keadaan kerja yang terbaik. Ia mempunyai pelbagai fungsi perlindungan yang tidak normal seperti penggera lebihan semasa, beban lebihan voltan, lebih suhu, ralat beban, ralat frekuensi, lebihan penggunaan kuasa, sambungan kimpalan, transduser, dan lain-lain untuk memastikan keselamatan....

Hantar pertanyaan

Pengimpal ultrasonik pegang tangan boleh secara automatik menjejaki dan mengimbangi kekerapan, bertindak balas dengan cepat kepada turun naik frekuensi sistem resonans tiga kali ganda, dan ia secara automatik boleh menyimpan frekuensi terbaik untuk kekerapan permulaan seterusnya. Secara automatik mengimbangi kekerapan mengikut perubahan beban masa nyata untuk memastikan amplitud stabil output peralatan.

Julat amplitud boleh dilaraskan. Ia mempunyai dua mod kimpalan: masa dan tenaga. Apabila frekuensi diimbangi, arus terlalu besar, voltan terlalu tinggi, suhu terlalu tinggi dan kuasa terlampau beban, penjana secara automatik akan menghantar isyarat amaran.

Model	Kekerapan ultrasonik	Kuasa ultrasonik	Penjana ultrasonik	Transduser ultrasonik	Tanduk ultrasonik	Saiz pakej	Berat pakej
W10	28KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 300W	JYD-2528-4P8-ARF	∅10	540X340X290	8.5KG
W20	30KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 1000W	JYD-3030-4P8-TMUK	∅10	540X340X290	8.6KG
	35KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 1000W	JYD-3035-4P8-TMUF	∅10	540X340X290	8.6KG
	40KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 1000W	JYD-3040-4P8-TMUF	∅10	540X340X290	8.6KG
W20S	30KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 1000W	JYD-3030-4P8-TMUK	∅10	540X340X290	8.7KG
	35KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 1000W	JYD-3035-4P8-TMUF	∅10	540X340X290	8.7KG
	40KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 1000W	JYD-3040-4P8-TMUF	∅10	540X340X290	8.7KG
W30	20KHZ±1KHZ	2900SP-W	Kurang daripada atau sama dengan 1500W	JYD-3820-4P8-AMUK	∅20	540X340X290	8.8KG
W30	28KHZ±1KHZ	2900SP	Kurang daripada atau sama dengan 1500W	JYD-3828-4P8-AQ	∅20	540X340X290	8.8KG

Ciri produk:

● Penjana ultrasonik digital

● Kekerapan masa nyata dan paparan kuasa beban

● Penjejakan frekuensi automatik sepenuhnya

● Prestasi kimpalan fungsi pampasan automatik

● Terdapat tiga mod kimpalan: masa, tenaga dan pembumian

● 0 - 100% amplitud elektronik boleh laras, kimpalan langkah amplitud

● Pelbagai kadar permulaan getaran ultrasonik boleh laras, brek tenaga

● Ketepatan kawalan masa mencapai 0.1 saat

● Fungsi pemantauan had atas dan bawah kualiti kimpalan

● Output isyarat lekapan kimpalan automatik

● Mod kejatuhan ultrasonik sekunder

● Output status kimpalan visual keseluruhan proses

● Ia mempunyai fungsi perlindungan sistem beban lampau frekuensi, arus dan voltan yang berlebihan dan suhu yang berlebihan

Penyediaan pengimpal ultrasonik pegang tangan sebelum digunakan

1) Operator harus terlebih dahulu memahami prinsip kerja mesin kimpalan titik ultrasonik, fungsi pelbagai suis, penunjuk dan panel paparan.

2) Semasa membongkar, keluarkan minyak antirust. Apabila menggerakkan peralatan, ia harus menggunakan daya pada kerangka struktur keluli. Dan tolong jangan gunakan daya panel untuk menggerakkan keseluruhan mesin.

3) Mesin kimpalan titik ultrasonik mudah alih hendaklah diletakkan di dalam ruang dengan suhu ambien 0 darjah c~40 darjah C, ia mestilah udara dalaman yang kering, tiada habuk, tiada gas menghakis dan getaran rendah.

Penggunaan Pengimpal Ultrasonik Pegang Tangan

1) Mula-mula, sambungkan wayar tanah, sambungkan bekalan kuasa - sambungkan bekalan udara - hidupkan bekalan kuasa, dan lampu pandu dihidupkan.

2) Hidupkan suis kuasa penjana ultrasonik, lampu penunjuk kuasa dihidupkan, lampu penunjuk kerosakan output dihidupkan sedikit, dan tombol pelarasan kuasa diletakkan dalam kedudukan kecil.

3) Sedang digunakan, jika lampu penunjuk kerosakan output menyala atas sebab tertentu, yang mengakibatkan perlindungan arus lebih, ia perlu untuk ditutup, putarkan tombol pelarasan kuasa melawan arah jam, dan matikannya selepas kuasa dikurangkan.

4) Semasa kimpalan biasa, bahagian yang akan dikimpal diapit pada lekapan kimpalan, dan suis kaki diturunkan untuk satu kimpalan.

5) Laraskan tombol "masa kimpalan" untuk meningkatkan masa kimpalan mengikut arah jam dan mengurangkannya mengikut lawan jam.

6) Kuasa, masa dan tekanan adalah tiga faktor penting untuk sistem kimpalan ultrasound. Spesifikasi bahan kerja yang berbeza memerlukan kuasa yang berbeza. Masa, pengujaan dan pelarasan kompleks untuk mencapai spesifikasi proses yang lebih baik.

7) Apabila transduser ultrasonik dipunggah, penjana ultrasonik tidak boleh disambungkan untuk masa yang lama, jika tidak, ia mudah untuk menjana haba dan merosakkan transduser.

8) Ingat untuk mematikan suis kuasa selepas digunakan.

Untuk butiran lanjut mengenai Pengimpal Ultrasonik Pegang Tangan, sila hubungi kami!
