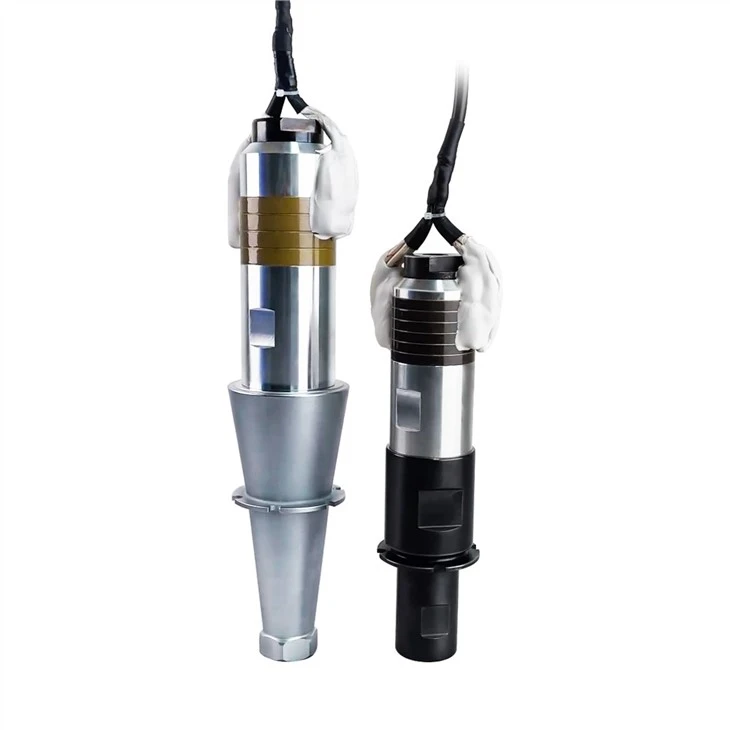

Ultrasonic Solder Transducer

Transducer pateri ultrasonik adalah sejenis seramik piezoelektrik yang bergema dengan kekerapan ultrasonik. Ia menukar isyarat elektrik menjadi getaran mekanikal melalui kesan piezoelektrik bahan Kekerapan umum ialah 20kHz, 28kHz, 35kHz, 40KHz, diameternya ialah 15-50mm, dan kuasa umum ialah 100w-4200w. Bilangan bahagian seramik termasuk 2, 4, 6 dan 8. Spesifikasi utama skru adalah m8 * 1 8 * 1.25 10 * 1 10 * 1.25 12 * 1.25 12 * 1.25 12 * 1.5 3 / 8-24 1 / 2-20 dll

Specifciation:

SOALAN LAZIM:

Langkah berjaga-jaga untuk pemasangan transducer mesin kimpalan ultrasonik

1. Periksa permukaan sentuhan transducer ultrasonik hendaklah licin dan bebas daripada parut. Sekiranya terdapat parut, perlahan-lahan menggilapnya dengan kertas pasir metallografi. Ia dikehendaki melicinkan kecacatan tanpa merosakkan kerataan permukaan sentuhan.

2. Bersihkan lubang skru dan permukaan sentuhan dengan pembersih yang tidak menentu dan tidak menghakis.

3. Semua lubang skru penyambung hendaklah berserenjang dengan permukaan sentuhan.

4. Sebelum mengetatkan, sapukan lapisan nipis gris atau vaseline pada permukaan sentuhan. Berhati-hati untuk tidak menggunakannya pada skru lampiran dan lubang skru.

5. Ketatkan kedua-dua bahagian dengan berhati-hati. Kawal tork pengetatan yang sesuai mengikut spesifikasi skru penyambung yang berbeza. Di mana mungkin, ia perlu diketatkan dengan betul.

6. Jika permukaan artikular dilonggarkan lagi, tiada parut perlu dilihat.

7. Sentuh sistem getaran transduser pateri ultrasonik dengan tangan dengan amplitud seragam, tanpa bunyi yang tidak normal dan tiada pemanasan teruk tempatan.

8. Selepas bekerja untuk tempoh masa, permukaan sendi hendaklah bebas daripada pengoksidaan atau tanda ablasi, jika tidak, ia bermakna bahawa hubungan di sini adalah miskin dan tenaga ultrasonik hilang dengan serius di sini.

Bagaimana dengan komponen utama mesin kimpalan plastik ultrasonik?

Komponen utama sistem kimpalan ultrasonik termasuk penjana ultrasonik, transducer ultrasonik / penguat / kimpalan kepala triplet, acuan ultrasonik dan bingkai.

Mesin kimpalan plastik ultrasonik mempunyai kelebihan kelajuan kimpalan cepat, kekuatan kimpalan yang tinggi, dan kos yang sangat rendah, dan proses kimpalan yang stabil.

Bahan penyambung yang berkenaan: styrene barat jelas double, resin asetal, akrilik, selulosa, ABS, PVC, polystyrene oksida, nilon, PC PC PP, polistirena PS, polistirena, styrene jelas, styrene jelas, resin ester kes, polipropilena, aolong jelas.
